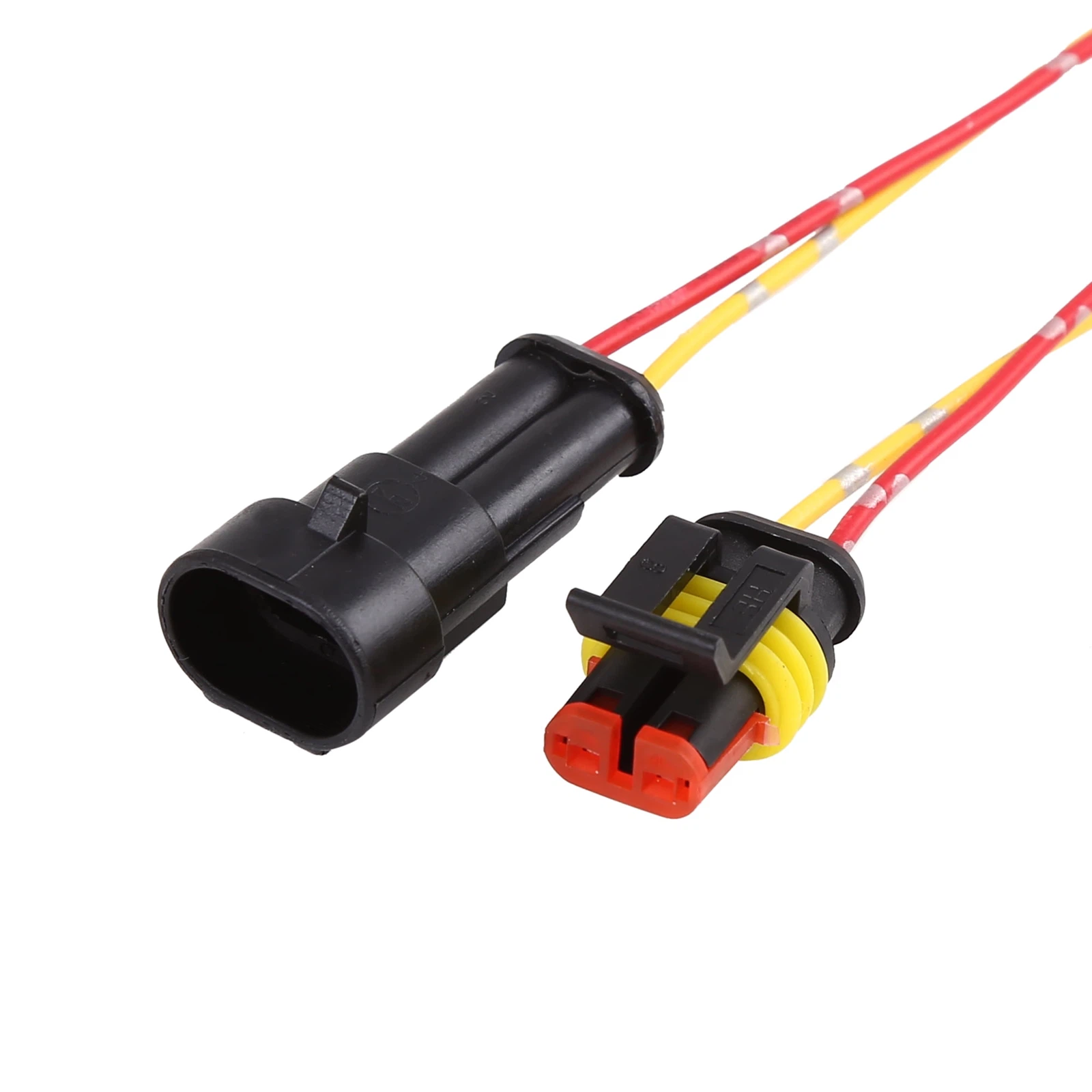

V náročnom svete automobilového inžinierstva musí každý komponent vydržať život v neustálom pohybe. Spomedzi nich elektrický konektor-často v stovkách alebo tisíckach na vozidlo-čelí jedinečnému a neúprosnému protivníkovi: únave spôsobenej vibráciami-. Požiadavka, aby automobilové konektory spĺňali mimoriadne prísne normy pre vibrácie a mechanickú únavu, nie je svojvoľná špecifikácia; je to -nevyjednávateľný imperatív pre bezpečnosť, funkčnosť a životnosť vozidla. Na rozdiel od stacionárneho spotrebiteľského zariadenia je auto platformou neustálych, viac{7}}osových vibrácií, kde elektrická kontinuita nemôže byť otázkou „ak“, ale zárukou „ako dlho“.
Neúprosné prostredie automobilových vibrácií
Vibračný profil vozidla je zložitý, všadeprítomný a deštruktívny:
- Viac{0}}osové a široké spektrum:Vibrácie pochádzajú z motora, prevodovky, nedokonalostí vozovky a dynamiky podvozku. Vyskytujú sa vo všetkých troch osiach (X, Y, Z) a v širokom frekvenčnom spektre, od nízko-frekvenčného nakláňania tela až po vysoko-frekvenčné harmonické motory.
- Priebežné a kumulatívne:Toto nie je prerušovaná udalosť. Počas životnosti vozidla 150,000+ míľ môže konektor vydržať miliardy záťažových cyklov. Vďaka tomu sú vibrácie primárnou hnacou silou mechanizmov únavy materiálu a opotrebovania, ktoré pomaly znižujú výkon.
- Zosilnené na kľúčových miestach:Konektory v motorovom priestore, na prevodovke alebo v závese/podkolesí sú vystavené najprísnejším g-silám, vďaka čomu sú ich konštrukčné kritériá najprísnejšie.
Mechanizmus zlyhania jadra: korózia trenia
Najzákernejším účinkom vibrácií na konektory nie je hrubé mechanické poškodenie, ale mikroskopický jav nazývaný korózia spôsobená trením. To je hlavný dôvod, prečo sú normy vibrácií také kritické.
- Proces:Pri vibráciách zaznamená spojený kolík a zásuvka mikro-skopický relatívny pohyb (zvyčajne v rozsahu 10 až 100 mikrometrov). Tento pohyb stačí na to, aby prerazil tenký ochranný povrch (zvyčajne cín alebo zlato) na kontaktoch.
- Chemická reakcia:Odkrytý základný kov (zvyčajne zliatina medi) oxiduje v prítomnosti vzduchu a vlhkosti. Tento oxid (napr. oxid medi) je tvrdá, nevodivá -keramika.
- Elektrický dôsledok:Častice oxidu sa hromadia na kontaktnom rozhraní a pôsobia ako izolant. To spôsobuje dramatický a nestabilný nárast kontaktného odporu (CRES).
- Zlyhanie:Zvýšený prechodový odpor vedie k poklesu napätia, problémom s integritou signálu, lokalizovanému zahrievaniu (straty I²R) a v konečnom dôsledku k prerušovaným spojeniam alebo zlyhaniu celého obvodu. Vo vozidlách sa to prejavuje ako sporadické poruchy snímačov, výstražných svetiel, poruchy infotainmentu alebo poruchy hnacieho ústrojenstva.
Reakcia priemyslu: prísne normy testovania vibrácií
Na simuláciu vibrácií počas životnosti vozidla v stlačenom časovom rámci vyvinul automobilový priemysel prísne a štandardizované overovacie testy. Sú zakotvené v špecifikáciách ako USCAR-2 (USA), LV214 (nemecké automobilky) a rôznych normách ISO.
- Sínusové a náhodné vibračné profily:Testuje konektory kontrolovaným{0}}frekvenčným zmenám a realistickým, náhodným spektrom vibrácií, ktoré napodobňujú skutočné údaje o ceste.
- In{0}}monitorovanie na mieste:Rozhodujúce je, že konektory vibrujú, keď sú pod napätím a sú pod napätím. Nepretržitý „monitorovací prúd“ nízkej úrovne prechádza obvodom, aby sa zistila akákoľvek okamžitá diskontinuita alebo špička odporu prekračujúca prísnu prahovú hodnotu (napr. prerušenie na 1 mikrosekundu alebo zvýšenie o 1 ohm). To zachytáva občasné zlyhania, ktoré sú charakteristickým znakom nervozity.
- Cyklovanie teploty a vlhkosti:Často sa vykonáva v kombinácii s tepelným cyklovaním (napr. teplota/vlhkosť/vibrácie, testy THV) na urýchlenie koróznych procesov a replikáciu v-podmienkach kapoty.
- Test "8 vzorov":Štandardná sekvencia odolnosti, ktorá kombinuje vibrácie s tepelným cyklovaním a mechanickým otrasom, čo predstavuje celý životný cyklus konektora.
Dizajnové stratégie na prekonanie únavy z vibrácií
Na úspešné zvládnutie týchto testov a zaistenie spoľahlivosti v teréne používajú inžinieri konektorov mnoho{0}}rozličný prístup k návrhu:
1) Kontaktný dizajn a materiály:
- Dizajn s vysokou-normálnou silou:Zvýšenie normálnej sily pružiny samičieho terminálu zlepšuje kontaktný tlak, čo znižuje mikro-pohyb a poskytuje lepšie elektrické plynotesné-tesnenie.
- Odolné pokovovanie-:Prechod od čistého cínu (náchylného na odieranie) k zliatinám cínu alebo striebra s lesklým{0}}zlatom alebo používanie mazív špeciálne navrhnutých tak, aby zabránili tvorbe oxidov a opotrebovaniu.
- Dvojité{0}} alebo viac{1}}lúčové kontaktné systémy:Tieto konštrukcie poskytujú redundantné kontaktné body, ktoré zaisťujú, že aj keď jeden bod degraduje, zostane alternatívna prúdová cesta.
2) Architektúra krytu a uzamykania konektora:
- Robustné primárne a sekundárne zámky:Kryt konektora musí mať západku CPA (Connector Position Assurance) a zámok TPA (Terminal Position Assurance). Tieto vlastnosti zabraňujú uvoľneniu konektora a vycúvaniu koncoviek v dôsledku vibrácií.
- Odľahčenie a riadenie drôtu:Správne káblové priechodky a svorky na uvoľnenie napätia sú rozhodujúce, aby sa zabránilo prenosu vibračnej energie priamo na krehké krimpovacie rozhranie medzi koncovkou a drôtom, čo je bežný bod zlyhania.
3) Systémová integrácia:
- Bezpečné montážne body:Konektory musia byť navrhnuté s integrovanými konzolami alebo výstupkami na bezpečnú montáž na karosériu alebo komponent vozidla, čím sa zabráni rezonancii celej zostavy.
- Modularita a tesnenie:Mnohé konektory obsahujú tesniace priechodky; tieto si musia zachovať svoje elastomérne vlastnosti a odolnosť voči stlačeniu počas životnosti vibrácií, aby sa zabránilo prenikaniu vlhkosti.
Záver: Základný pilier elektrifikácie automobilov
Ako sa vozidlá vyvíjajú na elektrické (EV) a autonómne (ADAS) platformy, význam konektorov odolných voči vibráciám- sa len zintenzívňuje. Elektromobily prenášajú vyššie prúdy a citlivejšie siete nízkonapäťových{2}}senzorov, kde je stabilný kontaktný odpor prvoradý pre bezpečnosť batérie a presnosť riadiaceho systému. Konektor už nie je pasívnym mostíkom, ale aktívnym bezpečnostným prvkom.
Splnenie prísnych noriem na únavu vibrácií je preto dôkazom kvality konektora a predpokladom jeho použitia v moderných vozidlách. Predstavuje inžiniersky triumf vytvorenia stabilného, statického elektrického spojenia v hlboko dynamickom mechanickom svete. Pre výrobcov automobilov aj dodávateľov je to vytrvalá snaha o nulové elektrické prerušenia-, ktorá zaisťuje, že každé spojenie je spoľahlivé ako samotné vozidlo.
