Vo svete ochrany životného prostredia je hodnotenie Ingress Protection (IP) všeobecne dôveryhodným indikátorom schopnosti konektora odolávať prachu a vlhkosti. Často sa však prehliada kritická nuansa, že platnosť tohto hodnotenia úplne závisí od spôsobu testovania konektora. Ak chcete skutočne certifikovať konektor pre jeho zamýšľané prostredie, test IP musí simulovať skutočný stav inštalácie. Testovanie konektora v izolácii bez zohľadnenia toho, ako bude namontovaný, zapojený a používaný v teréne, môže priniesť nebezpečne zavádzajúce výsledky.
Štandardný mandát: Testovanie v zostavenom stave
Základné štandardy pre testovanie IP-IEC 60529a jej odvetvové-špecifické deriváty-výslovne vyžadujú, aby sa testovanie vykonalo na produkte v jeho konečnom zmontovanom stave vrátane všetkých komponentov, ktoré ovplyvňujú tesnenie. V prípade konektorov to znamená, že skúšobná vzorka musí obsahovať pár spárovaných konektorov, pripojené káble, panel alebo stenu krytu, ku ktorej sa montuje, a akékoľvek tesnenia alebo tesniace prvky použité pri inštalácii. Samotné testovanie tela konektora ignoruje skutočnosť, že väčšina vstupných ciest sa vyskytuje na rozhraniach: medzi polovicami konektora, na vstupe kábla a medzi konektorom a montážnym panelom.
Zraniteľné rozhrania
Integrita tesnenia konektora je len taká silná ako jeho najslabšie rozhranie a v skutočných inštaláciách existuje viacero rozhraní:

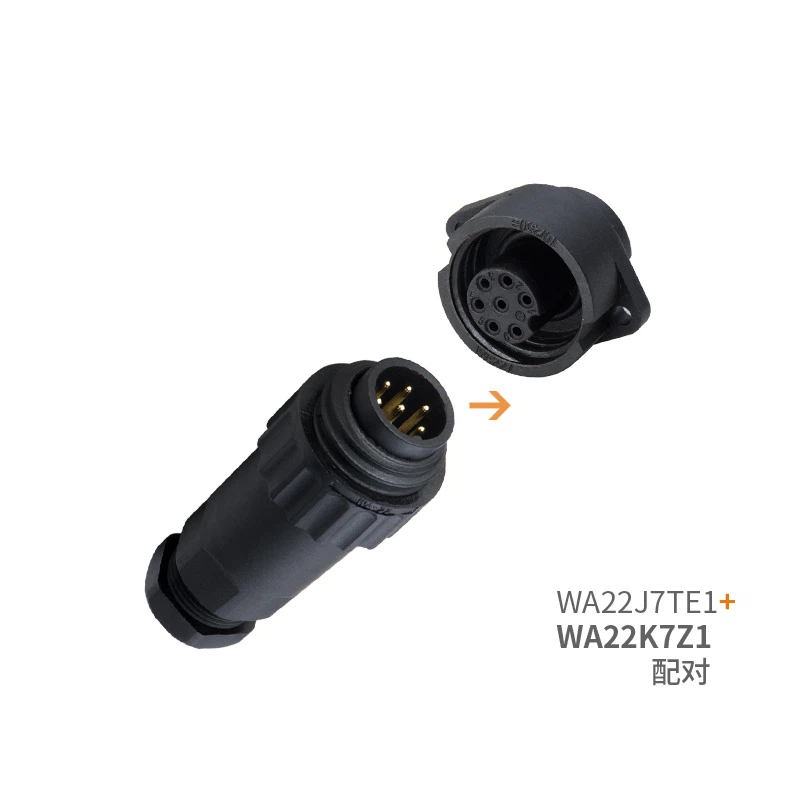

Párovacie rozhranie:Spoj medzi zástrčkou a zásuvkou musí udržiavať stlačenie tesnenia aj pri namáhaní kábla alebo vibráciách.
Káblový vstup:Miesto, kde vodiče vstupujú do konektora, je spoločná vstupná cesta. Priechodka alebo upchávka, ktorá dokonale tesní na skúšobnej stolici, môže zlyhať, keď je kábel ohnutý, ťahaný alebo vystavený teplotným cyklom.
Montáž na panel:Konektory namontované na kryte zariadenia sa spoliehajú na tesnenia panelov. Stlačenie tohto tesnenia závisí od správneho krútiaceho momentu a podmienok plochosti-, ktoré sa musia opakovať počas testovania.
Backshell a príslušenstvo:Odľahčovacie čižmy, adaptéry a zadné škrupiny ovplyvňujú celkové tesnenie a musia byť zahrnuté.
Prečo na inštalácii záleží
Simulácia skutočných podmienok inštalácie odhalí režimy zlyhania, ktoré testovanie izolovaných komponentov nedokáže:
Mechanické namáhanie:V teréne sa káble vedú, ohýbajú a zabezpečujú. Tieto sily sa prenášajú na konektor, čo môže spôsobiť deformáciu tesnení alebo vytváranie mikro-medzer. Testovanie s káblami v uvoľnenej, rovnej orientácii neodráža realitu.
Rovinnosť panelu a krútiaci moment:Konektor namontovaný na zdeformovaný panel alebo s nesprávnym uťahovacím momentom skrutky môže narušiť tesnenie panela. Správne testovanie používa reprezentatívne panely a špecifikované hodnoty krútiaceho momentu.
Tepelné účinky:Inštalačný materiál-ohrady, káble, montážny hardvér-sa rozširujú a zmršťujú rôznymi rýchlosťami. Tesnenie, ktoré prejde statickým testom, môže zlyhať pri tepelnom cyklovaní, keď rozdielny pohyb vytvára dočasné medzery.
Vibrácie a šok:V automobilových alebo priemyselných aplikáciách môžu vibrácie spôsobiť relatívny pohyb medzi konektorom a panelom, postupným opotrebovaním tesnení alebo uvoľnením spojovacích prvkov. Simulácia inštalácie umožňuje posúdiť tieto dynamické účinky.
Dôsledky nedostatočného testovania
Určenie konektora na základe hodnotení IP odvodených z-testovania inštalácie je hazard. Poruchy v teréne v dôsledku prenikania vody majú často pôvod v prehliadnutých inštalačných faktoroch: zle usadené káblové priechodky, nedotiahnutá matica panelu alebo chýbajúce tesnenie. Tieto poruchy narúšajú spoľahlivosť systému, zvyšujú náklady na záruku a môžu vytvárať bezpečnostné riziká v kritických aplikáciách, ako sú elektrické vozidlá, lekárske vybavenie alebo vonkajšia infraštruktúra.
Najlepšie postupy pre spoľahlivé testovanie IP
Aby sa zaistilo, že hodnotenie IP odráža skutočný-výkon, inžinieri by mali:
Vyžadovať testovanie na{0}}úrovni zostavy:Uveďte, že testovanie IP sa má vykonať na úplne zostavených konektoroch s reprezentatívnymi káblami, krytmi a montážnym hardvérom.
Zahrňte najhoršie{0}}prípady:Testujte s káblami vedenými s minimálnym polomerom ohybu, s maximálnymi odchýlkami krútiaceho momentu a v rámci zamýšľaného teplotného rozsahu.
Skontrolujte inštalačné postupy:Uistite sa, že pokyny na inštaláciu na mieste zodpovedajú podmienkam, za ktorých bol konektor testovaný.
Záver
Hodnotenie IP je len také dôveryhodné, ako sú podmienky, za ktorých bolo overené. Testovanie konektora v izolácii môže spĺňať kontrolný zoznam, ale nezaručuje ochranu v teréne. Simuláciou skutočných stavov inštalácie-spolu s káblami, montážnym hardvérom a skutočným-napätím{4}} môžu inžinieri vybrať konektory s istotou, že ich environmentálne tesnenia budú fungovať tak, ako bolo zamýšľané, a ochránia kritické systémy pred neúnavnými hrozbami prachu a vlhkosti.
