Ako skúsený dodávateľ káblových konektorov M8 sa často stretávam s otázkami o maximálnom počte vodičov, ktoré je možné umiestniť do káblového konektora M8. Táto téma je kľúčová pre inžinierov, technikov a špecialistov na obstarávanie, ktorí sú zapojení do rôznych priemyselných aplikácií. V tomto blogu sa ponorím do faktorov, ktoré určujú maximálny počet vodičov v káblovom konektore M8, preskúmam bežné konfigurácie dostupné na trhu a prediskutujem dôsledky výberu správneho konektora pre vaše špecifické potreby.
Pochopenie káblového konektora M8
Predtým, ako sa ponoríme do maximálneho počtu vodičov, najprv pochopíme, čo je konektor kábla M8. Konektor M8 je kruhový konektor so závitom bežne používaný v priemyselnej automatizácii, senzorovej technológii a iných aplikáciách, kde sa vyžadujú spoľahlivé elektrické spojenia v náročných prostrediach. „M8“ označuje metrický závit konektora, ktorý má priemer 8 mm. Tieto konektory sú známe svojou kompaktnou veľkosťou, vysokou životnosťou a odolnosťou voči prachu, vode a vibráciám.
Faktory ovplyvňujúce maximálny počet vodičov
Maximálny počet vodičov, ktoré je možné umiestniť do konektora kábla M8, ovplyvňuje niekoľko faktorov. Tu sú kľúčové úvahy:
Fyzický priestor
Vnútorný priestor v tele konektora M8 je obmedzený. Každý vodič vyžaduje určitý priestor na izoláciu a správne ukončenie. So zvyšujúcim sa počtom vodičov sa dostupný priestor pre každý vodič znižuje, čo môže viesť k preplneniu a potenciálnym problémom s integritou izolácie. Okrem toho musí konštrukcia konektora obsahovať potrebné kontaktné kolíky alebo zásuvky pre každý vodič, čím sa ďalej obmedzuje dostupný priestor.
Elektrický výkon
Elektrický výkon konektora je ďalším kritickým faktorom. So zvyšujúcim sa počtom vodičov sa zvyšuje aj riziko presluchu, rušenia a degradácie signálu. Aby sa zachoval optimálny elektrický výkon, musia sa použiť správne techniky izolácie a tienenia. To môže zahŕňať použitie kvalitnejších izolačných materiálov alebo pridanie tieniacich vrstiev, ktoré môžu ešte viac zmenšiť dostupný priestor pre vodiče.
Metóda ukončenia
Spôsob použitý na ukončenie vodičov v konektore tiež ovplyvňuje maximálny počet vodičov. Rôzne spôsoby ukončenia, ako je krimpovanie, spájkovanie alebo skrutkové svorky, vyžadujú rôzne množstvo priestoru a majú rôzne obmedzenia v počte vodičov, ktoré dokážu zvládnuť. Napríklad krimpovanie je populárna metóda ukončenia konektorov M8, ale krimpovanie veľkého počtu vodičov na malom priestore môže byť náročnejšie.
Spoločné konfigurácie vodičov
Na trhu sú káblové konektory M8 dostupné v rôznych konfiguráciách vodičov. Medzi najbežnejšie konfigurácie patria 3-kolíkové, 4-kolíkové, 5-kolíkové a 8-kolíkové konektory. Pozrime sa bližšie na každú z týchto konfigurácií:
3-kolíkové konektory
3-kolíkové konektory M8 sú široko používané v aplikáciách, kde sa vyžaduje jednoduché napájanie alebo pripojenie signálu. Bežne sa používajú pre senzory, akčné členy a iné zariadenia, ktoré vyžadujú napájanie a jediné signálne vedenie. TheSamec Samec s priamym uhlom skrutkový konektor M8 3 kolíkje obľúbenou voľbou pre takéto aplikácie a ponúka spoľahlivé a ľahko inštalovateľné riešenie.
4-kolíkové konektory

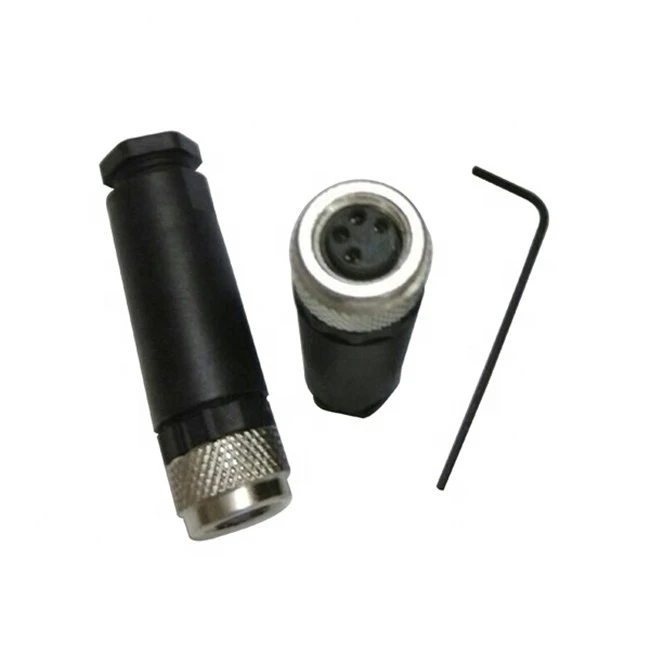

Veľmi bežné sú aj 4-pinové M8 konektory. Môžu byť použité pre aplikácie, ktoré vyžadujú napájanie a viacero signálnych vedení, ako sú senzory s dodatočnými funkciami alebo zariadenia, ktoré potrebujú komunikovať s inými komponentmi. TheM8 4pinové samičie konektorysú navrhnuté tak, aby poskytovali bezpečné a stabilné pripojenie pre tieto typy aplikácií.
5-kolíkové konektory
5-kolíkové konektory M8 ponúkajú väčšiu flexibilitu, pokiaľ ide o pripojenie napájania a signálu. Môžu byť použité pre aplikácie, ktoré vyžadujú viacero napájacích zdrojov alebo dodatočné signálne linky. Tieto konektory sa často používajú v zložitejších systémoch priemyselnej automatizácie.
8-kolíkové konektory
8-kolíkové konektory M8 predstavujú najvyšší počet bežných vodičov dostupných v štandardných konektoroch M8. Používajú sa v aplikáciách, ktoré vyžadujú veľké množstvo signálov alebo elektrických vedení, ako sú priemyselné kamery, pokročilé senzory a iné vysokovýkonné zariadenia. Avšak kvôli zvýšenému počtu vodičov môžu tieto konektory vyžadovať starostlivejšiu konštrukciu a inštaláciu, aby sa zabezpečil optimálny výkon.
Výber správneho konektora pre vašu aplikáciu
Pri výbere konektora kábla M8 pre vašu aplikáciu je nevyhnutné zvážiť špecifické požiadavky vášho projektu. Tu je niekoľko tipov, ktoré vám pomôžu urobiť správnu voľbu:
Stanovte si požiadavky na dirigenta
Najprv zistite počet vodičov, ktoré potrebujete pre svoju aplikáciu. Zvážte požiadavky na napájanie a signál vašich zariadení a uistite sa, že konektor, ktorý si vyberiete, môže obsahovať potrebné vodiče.
Vyhodnoťte elektrický výkon
Venujte pozornosť špecifikáciám elektrického výkonu konektora, ako je impedancia, kapacita a presluchy. Tieto špecifikácie môžu mať významný vplyv na výkon vášho systému, najmä vo vysokorýchlostných alebo vysokofrekvenčných aplikáciách.
Zvážte podmienky prostredia
Ak je vaša aplikácia vystavená drsným podmienkam prostredia, ako je prach, voda alebo vibrácie, vyberte konektor, ktorý je navrhnutý tak, aby odolal týmto podmienkam. Hľadajte konektory s vysokým krytím (IP), ako je IP67 alebo IP68, ktoré označujú vysokú úroveň ochrany proti prachu a vode.
Skontrolujte spôsob ukončenia
Uistite sa, že spôsob ukončenia konektora je vhodný pre váš proces inštalácie. Zvážte faktory, ako je jednoduchosť inštalácie, spoľahlivosť a dostupnosť ukončovacích nástrojov.
Záver
Na záver, maximálny počet vodičov v káblovom konektore M8 je určený niekoľkými faktormi, vrátane fyzického priestoru, elektrického výkonu a spôsobu ukončenia. Zatiaľ čo najbežnejšie konfigurácie zahŕňajú 3-kolíkové, 4-kolíkové, 5-kolíkové a 8-kolíkové konektory, konkrétny počet vodičov, ktoré je možné použiť v konkrétnej aplikácii, závisí od požiadaviek systému. Ako dodávateľ káblových konektorov M8 ponúkame širokú škálu produktov, ktoré vyhovujú vašim potrebám. Či už potrebujete aSamec Samec s priamym uhlom skrutkový konektor M8 3 kolík, anKonektor M8 Skrutkový konektor, alebo anM8 4pinové samičie konektory, máme pre vás to správne riešenie.
Ak máte záujem dozvedieť sa viac o našich káblových konektoroch M8 alebo máte špecifické požiadavky na svoj projekt, neváhajte nás kontaktovať. Náš tím odborníkov je pripravený pomôcť vám pri výbere správneho konektora a poskytnúť vám najlepšie možné riešenie pre vašu aplikáciu. Tešíme sa na diskusiu o vašich potrebách a spoluprácu s vami, aby sme zabezpečili úspech vášho projektu.
